Kafka 기본개념 및 생태계

Kafka 기본개념

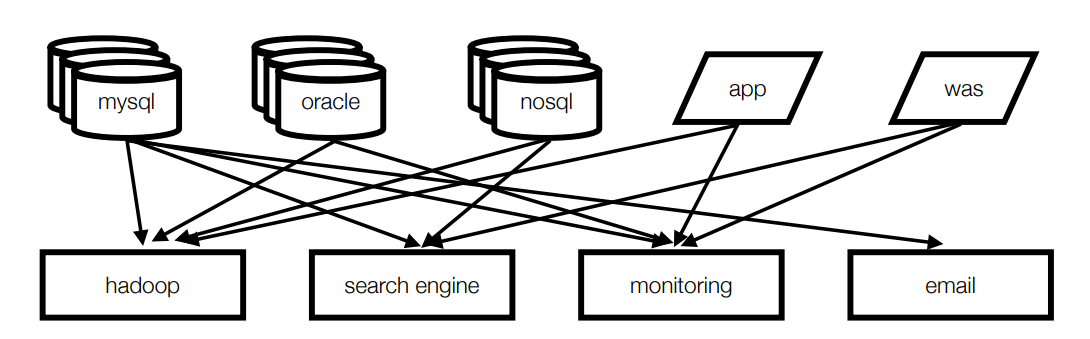

Before Kafka

• 앤드투앤드 (end-to-end) 연결 방식의 아키텍쳐
• 데이터 연동의 복잡성 증가 (하드웨어, 운영체제, 장애 등)
• 각기 다른 데이터 파이프라인 연결 구조
• 확장에 엄청난 노력이 필요
• 모든 시스템으로 데이터를 전송 (실시간 처리도 가능한)
  데이터가 갑자기 많아지더라도 확장이 용이한 시스템이 필요함

---

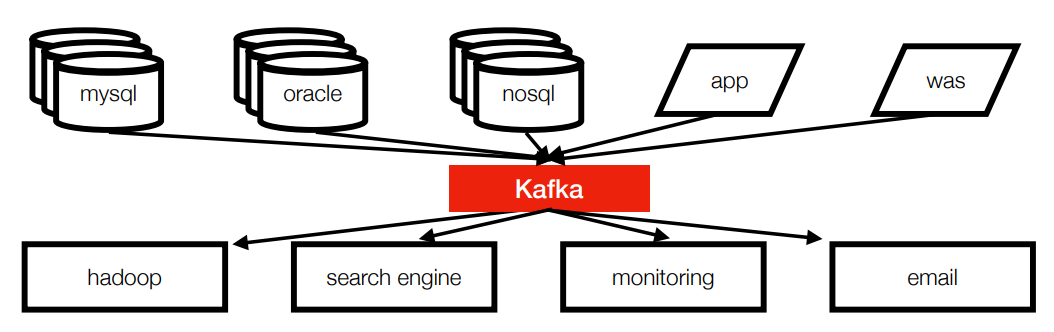

After Kafka

• 프로듀서 / 컨슈머 분리
• 메시지 데이터를 여러 컨슈머에게 허용
• 높은 처리량을 위한 메세지 최적화
• 스케일 아웃 가능
• 관련 생태계 제공

---

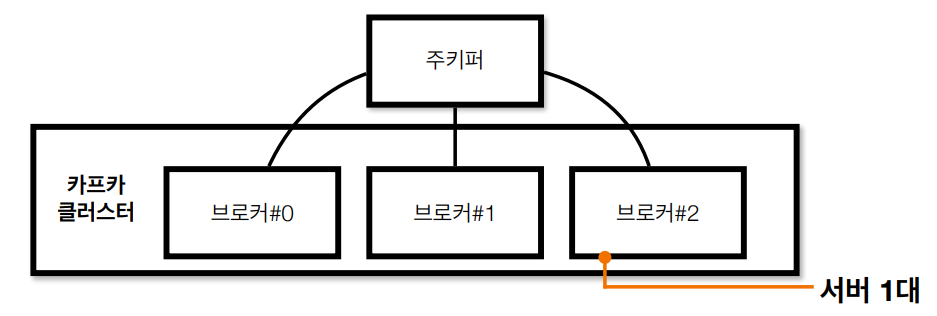

Kafka broker

• 실행된 카프카 애플리케이션 서버 중 1대
• 3대 이상의 브로커로 클러스터 구성
• 주키퍼와 연동 (~2.5.0 버전)
  • 주키퍼의 역할 : 메타데이터 (브로커id, 컨트롤러id 등) 저장
• n개 브로커 중 1대는 컨트롤러(Controller)기능 수행
  • 컨트롤러 : 각 브로커에게 담당 파티션 할당 수행, 브로커 정상 동작 모니터링 관리. 누가 컨트롤러 인지 주키퍼에 저장

---

Record ( 데이터 )

new ProducerRecode<String, String>("topic","key","message");

ConsumerRecords<String,String> records = consumer.poll(1000);

for(ConsumerRecords<String,String> record : records) {
...
}

• 객체를 프로듀서에서 컨슈머로 전달하기 위해 Kafka 내부에 byte 형태로 저장할 수 있도록
  직렬화 / 역직렬화하여 사용
• 기본 제공 직렬화 class : StringSerializer, ShortSerializer 등
• 커스텀 직렬화 class를 통해 Custom Object 직렬화 / 역직렬화 가능
• Key는 Null, Value는 JSON으로 된 자체 형식 사용 중

---

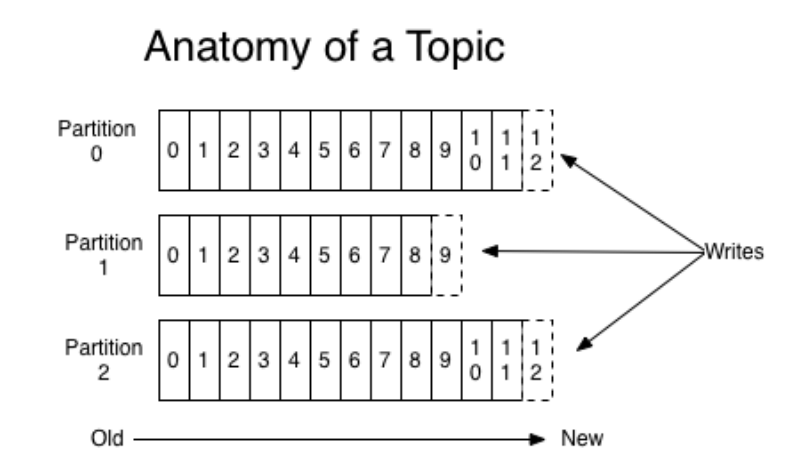

Topic & Partition

• 메시지 분류 단위
• n개의 파티션 할당 가능
• 각 파티션마다 고유한 오프셋 (offset)을 가짐
• 메시지 처리 순서는 파티션 별로 유지 관리됨

---

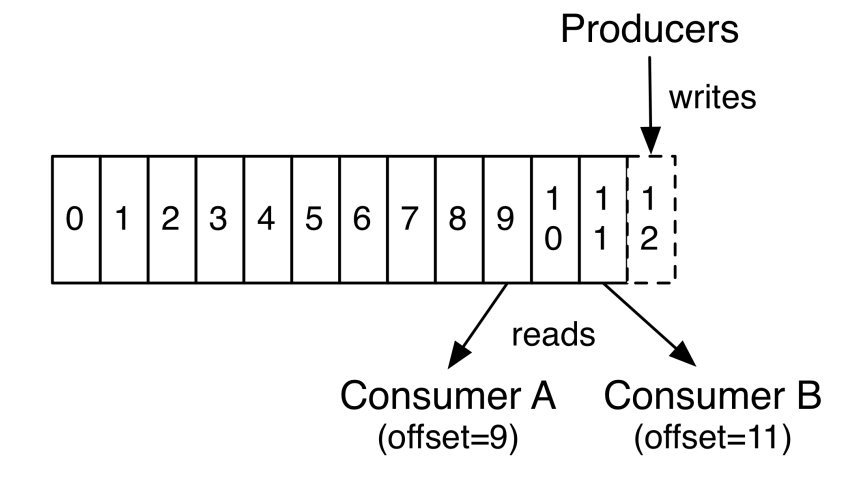

Producer & Consumer

• 프로듀서는 레코드를 생성하여 브로커로 전송
• 전송된 레코드는 파티션에 신규 오프셋과 함께 기록됨
• 컨슈머는 브로커로부터 레코드를 요청하여 가져감(polling)

---

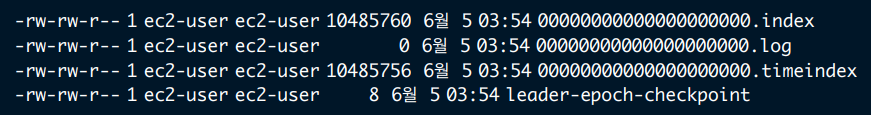

Kafka log and segment

• 실제로 메시지가 저장되는 파일시스템 단위
• 메시지가 저장될때는 세크먼트 파일이 열려있음
• 세그먼트는 시간 또는 크기 기준으로 닫힘
• 세그먼트가 닫힌 이후 일정 시간 (또는 용량)에 따라 삭제(delete) 또는 압축(compact)

---

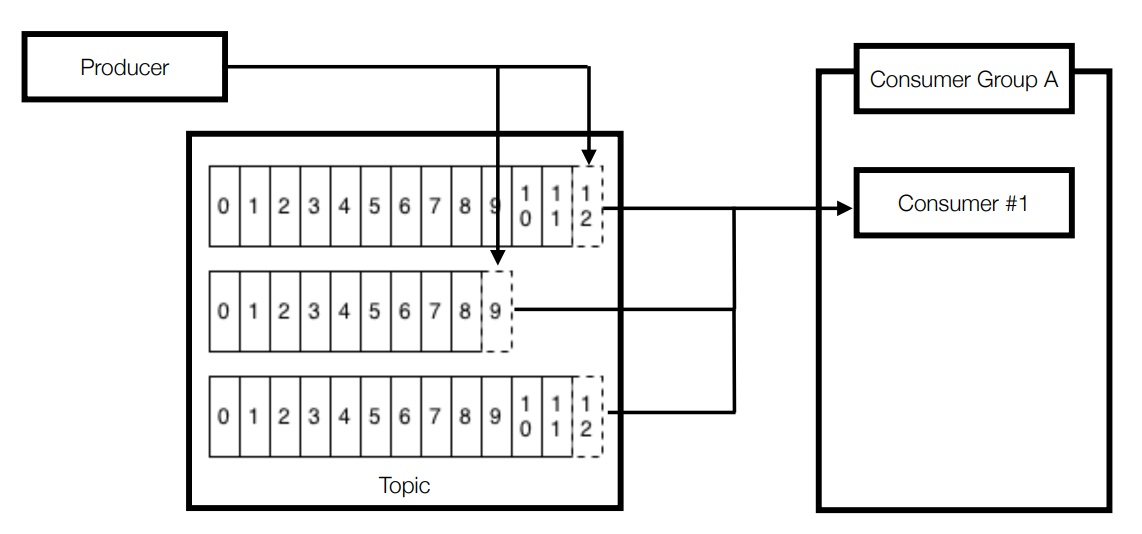

파티션 3개인 토픽과 컨슈머 1대

• 파티션이 3개인 토픽
• 1개의 프로듀서가 토픽에 레코드를 보내는중
• 1개의 컨슈머가 3개의 partition으로 부터 polling중

---

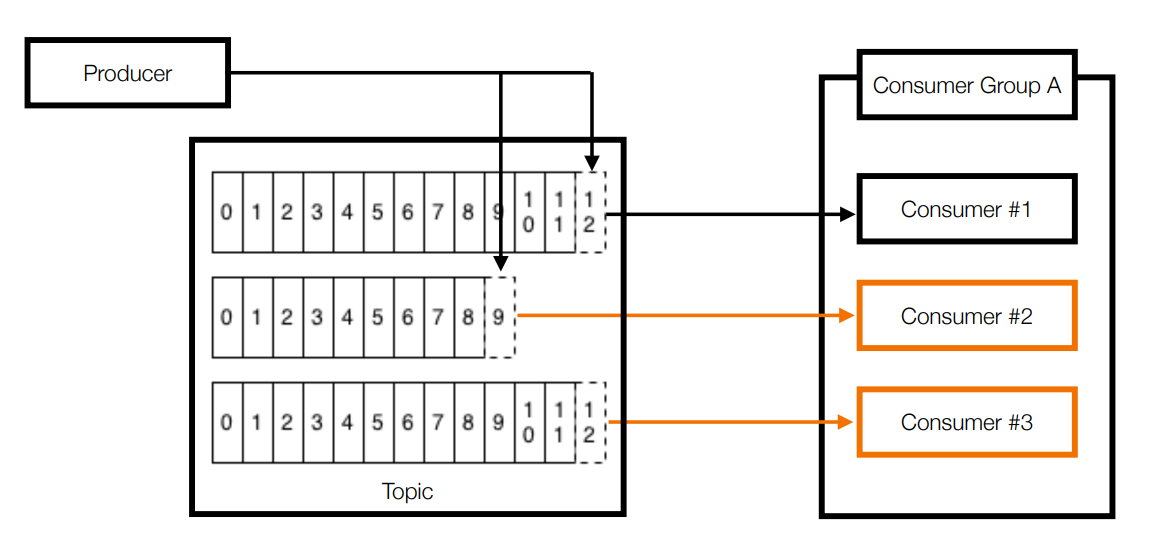

파티션 3개인 토픽과 컨슈머 3대

• 파티션이 3개인 토픽
• 1개의 프로듀서가 토픽에 레코드를 보내는 중
• 3개의 컨슈머로 이루어진 1개의 컨슈머 그룹이 토픽으로 부터 polling 중

---

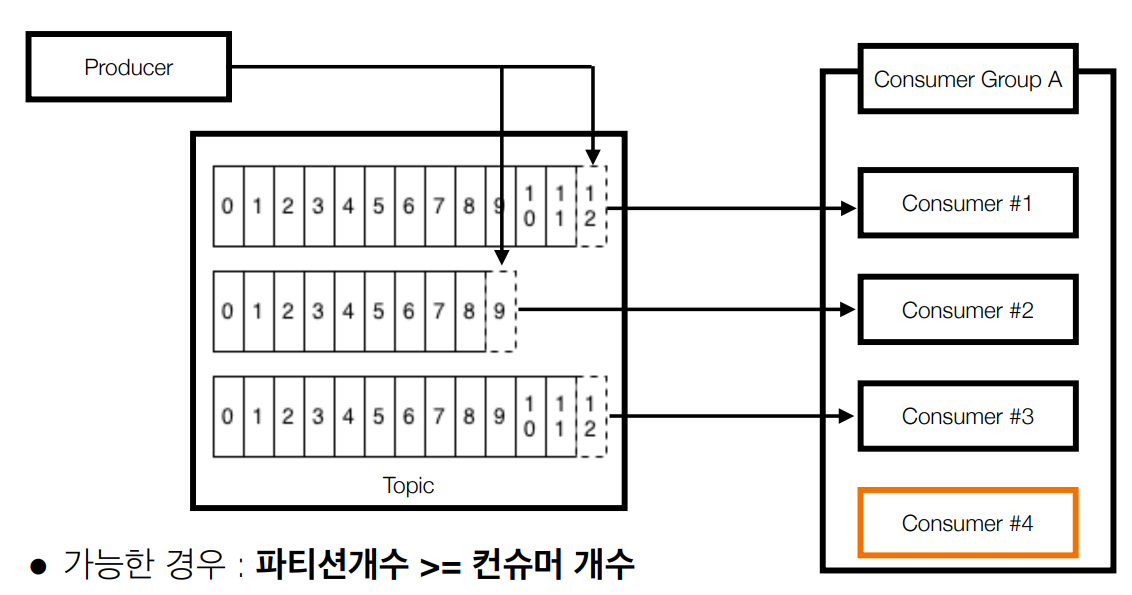

파티션이 3개인 토픽과 컨슈머 4대

• 가능한 경우 : 파티션 개수 >= 컨슈머 개수
• 불가능한 경우 : 파티션 개수 < 컨슈머 개수
  • 남은 컨슈머는 파티션을 할당받지 못하고 대기중

---

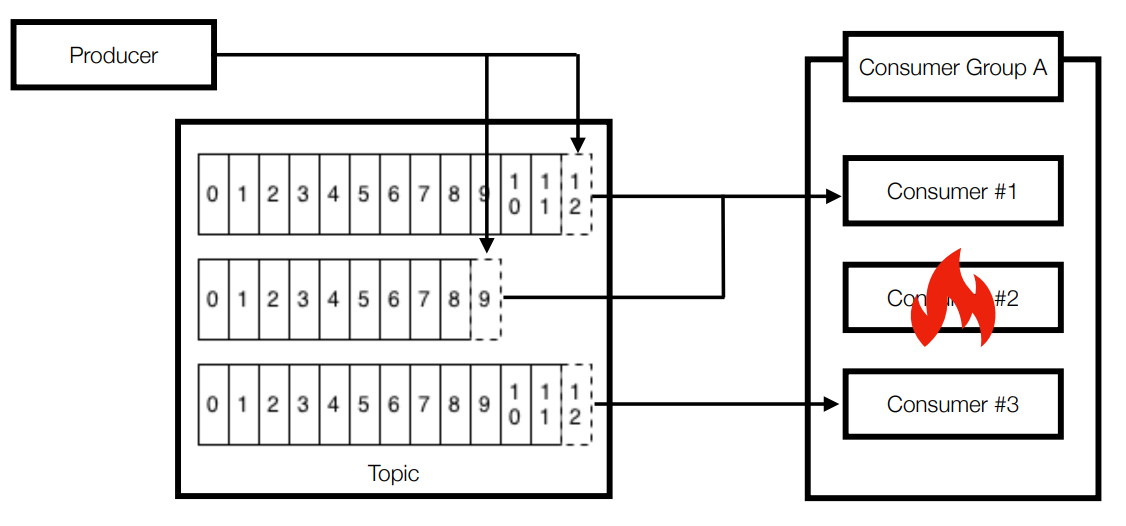

컨슈머 3대 중 1대 장애 발생

• 컨슈머 중 한개가 장애가 난 경우에 대한 대비 가능
• 리밸런스 발생 : 파티션 컨슈머 할당 재조정
• 나머지 컨슈머가 파티션으로 부터 polling 수행

---

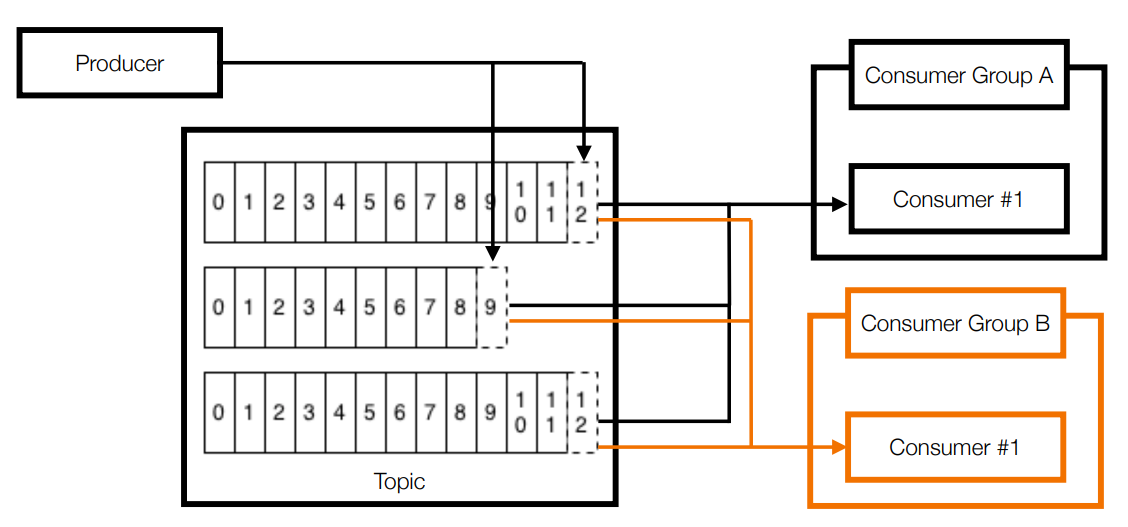

2개 이상의 컨슈머 그룹

• 목적에 따른 컨슈머 그룹을 분리할 수 있음
• 장애에 대응하기 위해 지입수(재처리) 목적으로 임시 신규 컨슈머 그룹을 생성하여 사용하기도 한다.

---

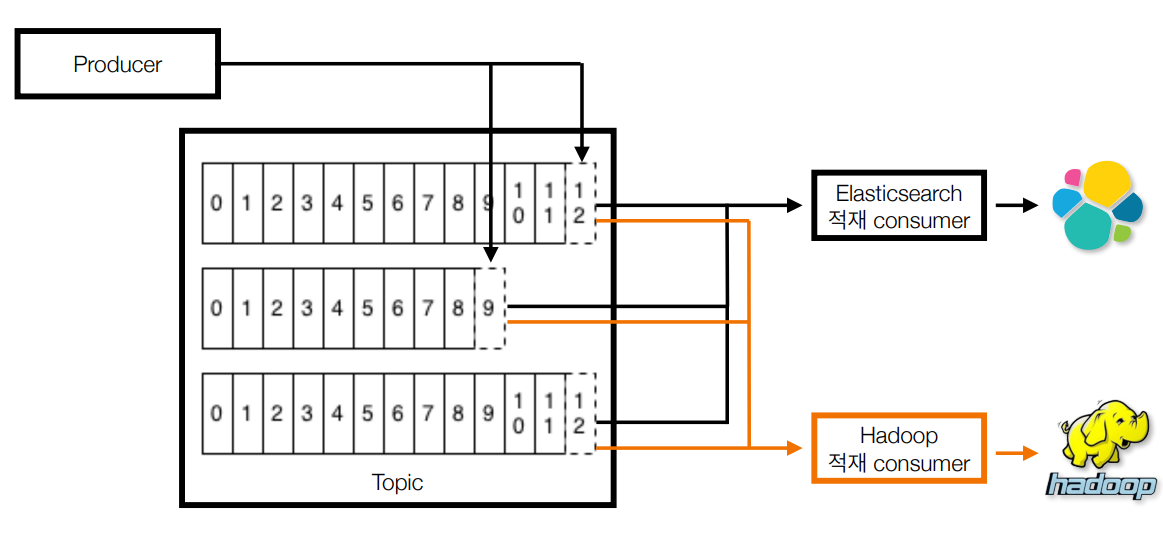

애플리케이션 로그 적재용 컨슈머 그룹 2개

• Application log 적재 상황
  • 엘라스틱서치 : 로그 실시간 확인용, 시간순 정렬
  • 하둡 : 대용량 데이터 적재, 이전 데이터 확인용

---

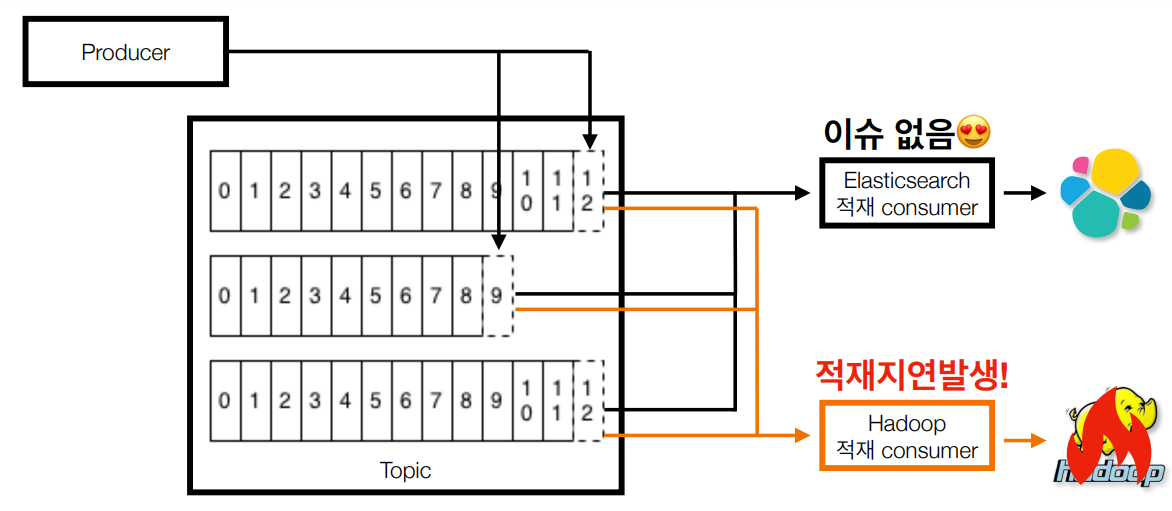

컨슈머 그룹 장애에 격리되는 다른 컨슈머 그룹

• 컨슈머 그룹간 간섭(coupling) 줄임
• 하둡에 이슈가 발생하여 컨슈머의 적재지연이 발생하더라도 엘라스틱서치에 적재하는 컨슈머의 동작에는 이슈가 없음

---

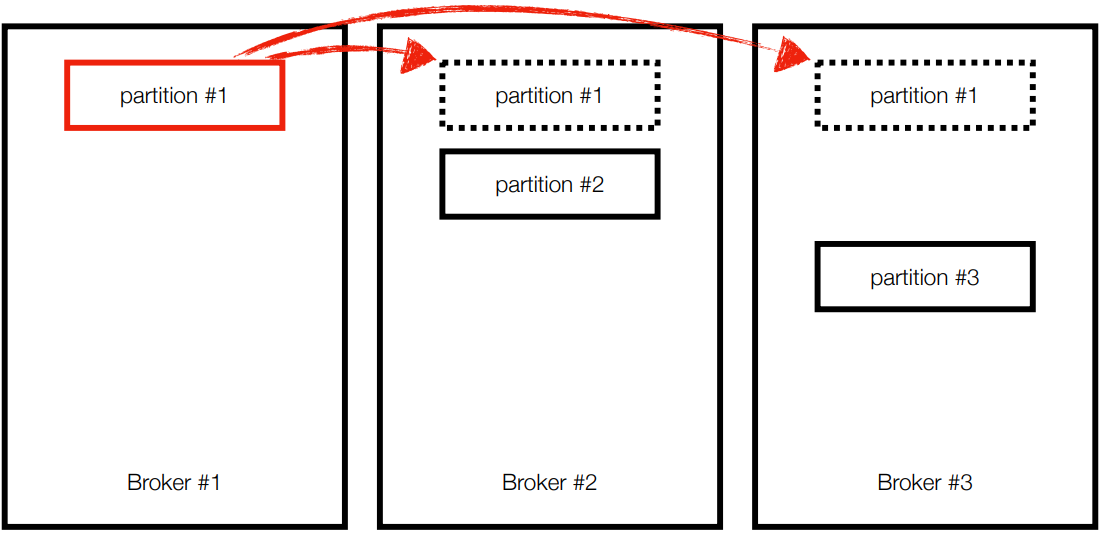

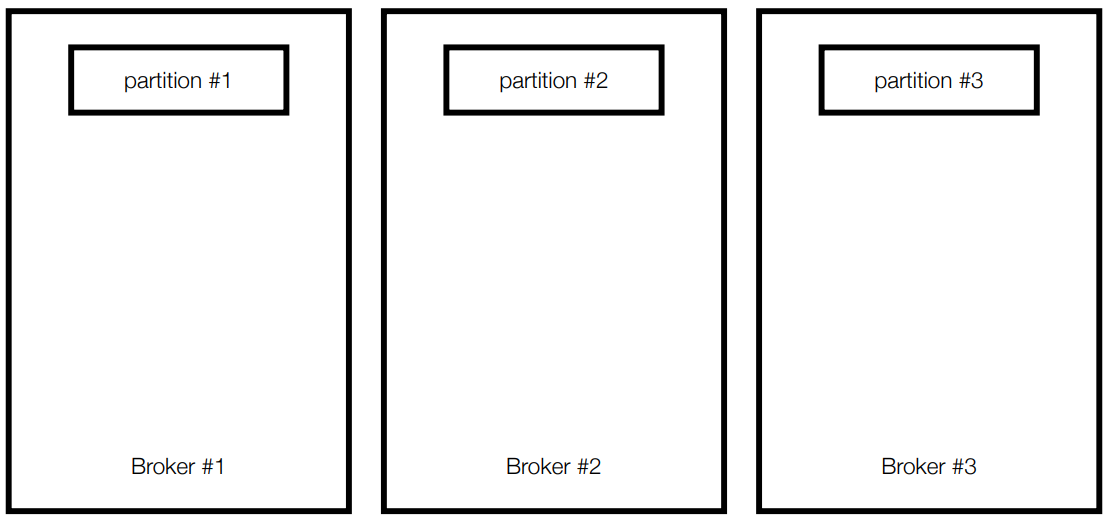

Broker partition replication

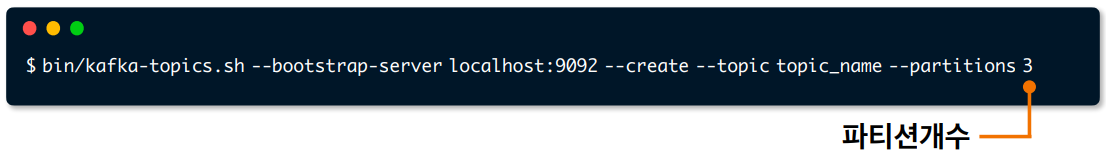

• 카프카 토픽 생성

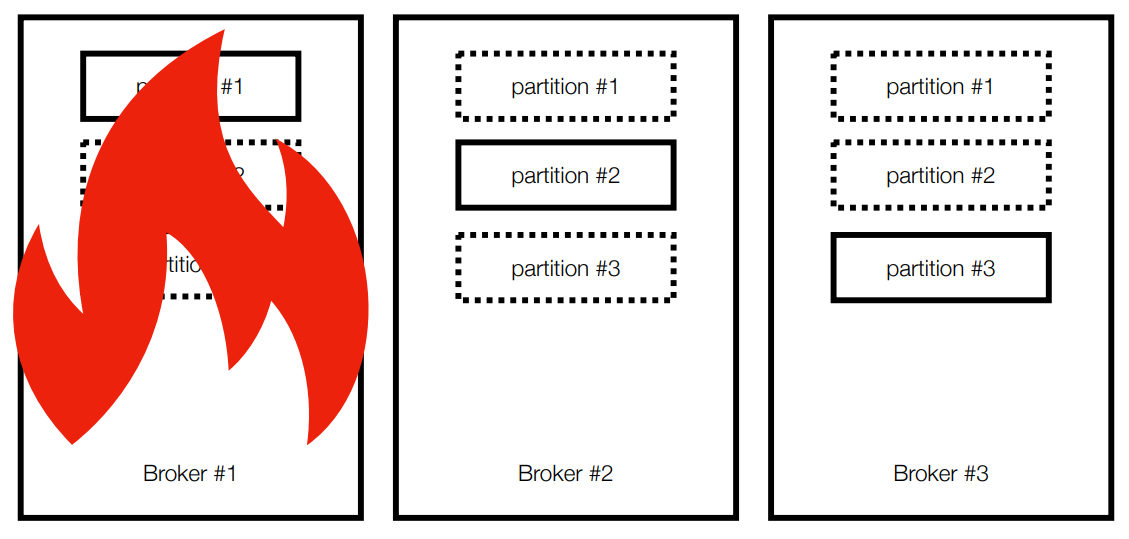

• Broker #1에 장애 발생
  • Broker #1이 복구되기 전까지 partition #1은 사용 불가능

• Q : Kafka broker 이슈에 대응하기 위해 사용할 수 있는 방법은?
  • A : partition을 다른 Broker에 복제하여 이슈에 대응한다. 1번 Broker에 이슈가 생기면 다른 Broker에 복제된 데이터를 사용한다.

---

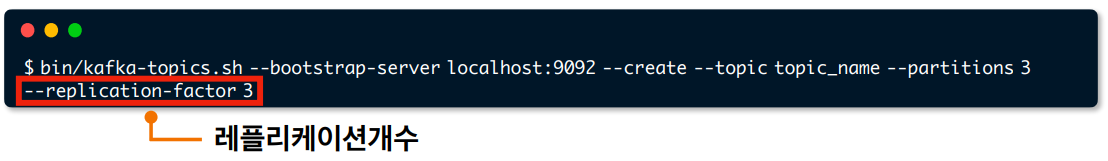

Broker partition replication 설정 in kafka-topics

• 고가용성을 위한 파티션 복제기능으로 데이터 유실 방지
• 기본 설정으로 --replicator-facor 3으로 운영

---

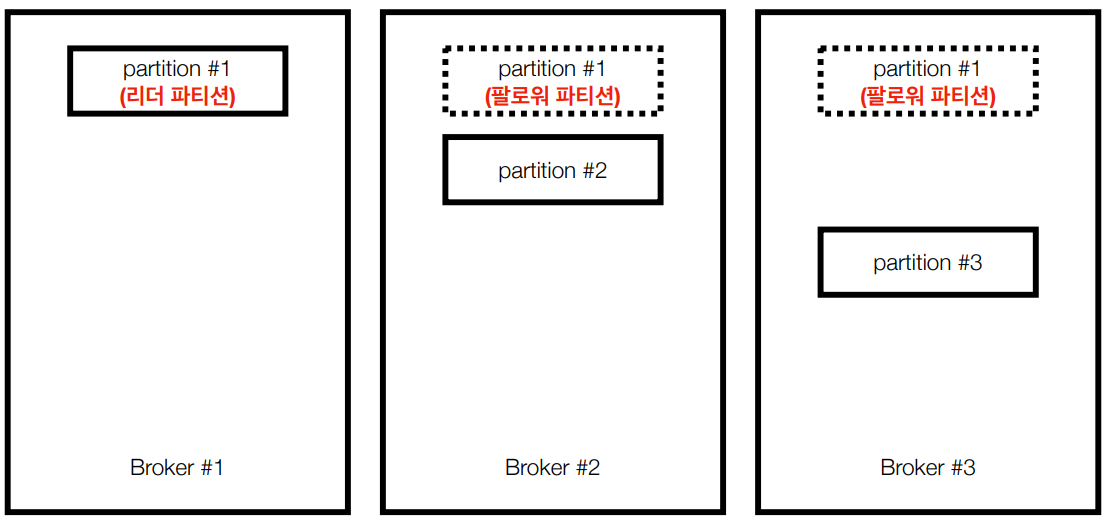

리더 파티션, 팔로워 파티션

• 리더 파티션 : Kafka 클라이언트와 데이터를 주고 받는 역할
• 팔로워 파티션 : 리더 파티션으로 부터 레코드를 지속 복제 (복제하는데 시간 소요)
  리더 파티션의 동작이 불가능할 경우 나머지 팔로워 중 1개가 리더로 선출됨

---

ISR, 리더와 팔로워의 싱크

• 파티션 3개, 레플리케이션 3개로 이루어진 토픽이 브로커에 할당된 모습
• 특정 파티션의 리더, 팔로워의 레코드가 모두 복제되어 sync가 맞는 상태
  ISR (In-Sync-Replica)
• ISR이 아닌 상태에서 장애가 나면,
  unclean.leader.election.enable / 기본 false
  false인 경우, 장애가 난 시기의 데이터를 팔로워 파티션에 모두 복사하고 팔로워 파티션중 리더 선출
  true인 경우, 장애가 난 시기의 유실된 데이터를 무시하고 팔로워 파티션중 리더 선출

---

Broker partition replication

• Broker #1 장애 발생 시
  • partition #1의 리더가 브로커 1 또는 2 중 새로 할당
  • Kafka 클라이언트는 새로운 파티션 리더와 연동됨

---

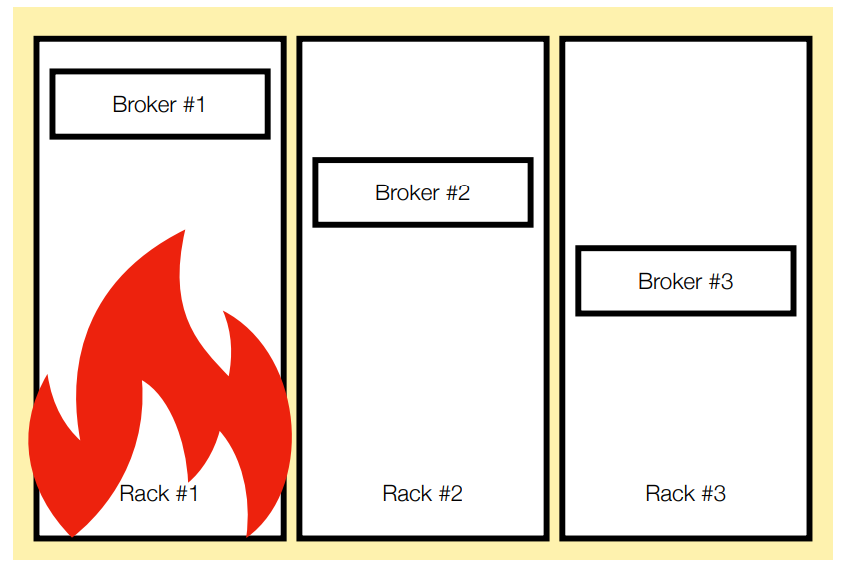

Kafka rack-awareness

• 1개의 Rack에 다수의 브로커를 몰아 넣는 것은 위험함
• 다수의 Rack에 분산하여 브로커 옵션(broker.rack) 설정 및 배치
  • 파티션 할당 및 레플리케이션 동작 시 특정 브로커에 몰리는 현상을 방지

---

카프카 클러스터는 왜 서버 장애에 대한 로직이 많을까?

• 서비스 운영에 있어 장애 허용(Fault-tolerant)는 아주 중요
  • 서버의 중단(이슈발생, 재시작)은 언제든지 발생할 수 있다.
  • ex) 30대의 브로커로 이루어진 카프카 클러스터가 있을 때, 1대의 서버가 365일 중 1일 중단이 발생할 가능성이 있다고 가정하면 12.1일(약 2주)에 한번씩 브로커 이슈가 발생함
  • 일부 서버가 중단되더라도 데이터가 유실되면 안된다
    • 안정성이 보장되지 않으면 신뢰도가 하락 (사용 중단)

---

Kafka의 핵심요소 중간정리

• Broker : 카프카 애플리케이션 서버 단위
• Topic : 데이터 분리 단위, 다수 파티션을 보유
• Partition : 레코드를 담고 있음. 컨슈머 요청 시 레코드 전달
• Offset : 각 레코드당 파티션에 할당된 고유 번호
• Consumer : 레코드를 polling 하는 애플리케이션
  • Consumer group : 다수 컨슈머 묶음
  • Consumer offset : 특정 컨슈머가 가져간 레코드 번호
• Producer : 레코드를 브로커로 전송하는 애플리케이션
• Replication : 파티션 복제 기능
  • ISR : 리더+팔로워 파티션의 sync가 된 묶음
• Rack-awareness : Server rack 이슈에 대응 (rack 전원 다운 시 모든 서버 다운)

---

Kafka 생태계

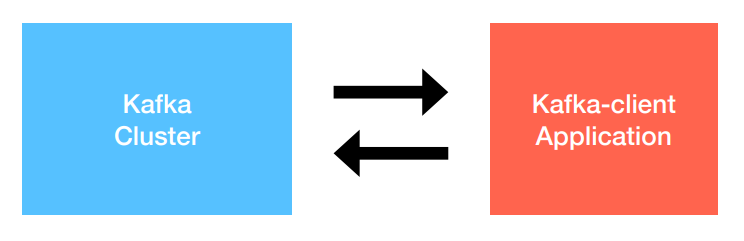

Kafka Client

• Kafka와 데이터를 주고받기 위해 사용하는 Java Library
  • https://mvnrepository.com/artifact/org.apache.kafka/kafka-clients

• Producer, Consumer, Admin, Stream 등 Kafka 관련 api 제공
• 다양한 3rd party library 존재 : C/C++, Node.js, Python, .Net 등
  • https://cwiki.apache.org/confluence/display/KAFKA/Clients

Clients - Apache Kafka - Apache Software Foundation

• Kafka broker 버전과 client 버전 하휘 호환 확인 필요
  • https://blog.voidmainvoid.net/193

Kafka broker와 java client의 버젼 하위호환성 정리

---

Kafka Stream

• 데이터를 변환하기 위한 목적으로 사용하는 API
• 스트림 프로세싱을 지원하기 위한 다양한 기능 제공
  • Stateful 또는 Stateless와 같이 상태기반 스트림 처리 가능
  • Stream api와 DSL(Domain Specific Language)를 동시 지원
  • Exactly-once 처리, 고가용성 특징
  • Kafka security(acl, sasl 등) 완벽 지원
  • 스트림 처리를 위한 별도 클러스터(ex. yam 등) 불필요

---

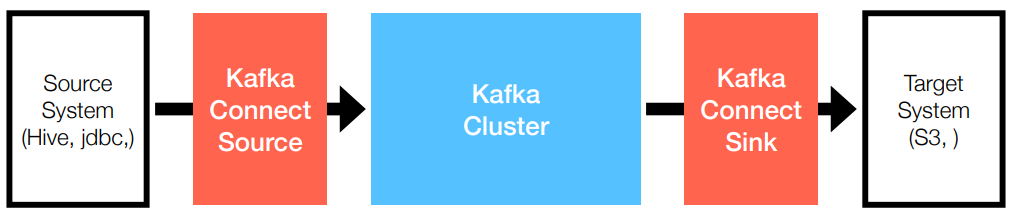

Kafka Connect

• 많은 경우 Kafka client로 Kafka로 데이터를 넣는 코드를 작성할 때도 있지만,
  Kafka connect를 통해 data를 Import/Export 할 수 있다.
• 코드 없이 configuration으로 데이터를 이동시키는 것이 목적
  • Standalone mode, distribution mode 지원
  • REST api interface 를 통해 제어
  • Stream 또는 Batch 형태로 데이터 전송 가능
  • 커스텀 connector를 통한 다양한 plugin 제공 (File, S3, Hive, Mysql 등)

---

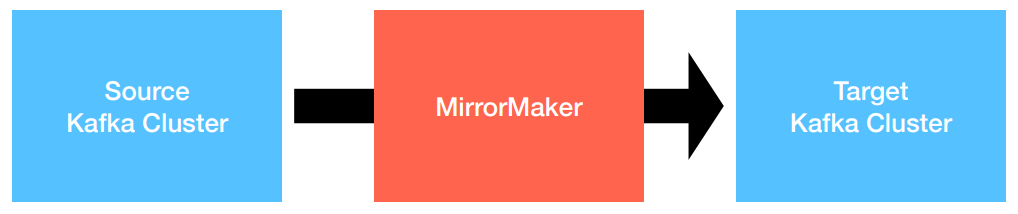

Kafka Mirror maker

• 특정 카프카 클러스터에서 다른 카프카 클러스터로 Topic 및 Record를 복제 하는 Standalone Tool
• 2019년 11월 기존 MirrorMaker를 개선한 MirrorMaker2.0 릴리즈
• 클러스터간  토픽에 대한 모든 것을 복제하는 것이 목적
  • 신규 토픽, 파티션 감지 기능 및 토픽 설정 자동 Sync 기능
  • 양방향 클러스터 토픽 복제
  • 미러링 모니터링을 위한 다양한 metric (latency, count 등) 제공

---

그 외 Kafka 생태계를 지탱하는 aplication들

• confluent/ksqlDB : sql구문을 통한 stream data processing 지원
• confluent/Schema Registry : avro기반의 스키마 저장소
• confluent/REST Proxy : REST api를 통한 consumer/producer
• linkedin/Kafka burrow : consumer lag 수집 및 분석
• yahoo/CMAK : 카프카 클러스터 매니저
• uber/uReplicator : 카프카 클러스터 간 토픽 복제(전달)
• Spark stream : 다양한 소스(카프카 포함)로 부터 실시간 데이터 처리
